DETTAGLI TECNICI
LASISTAS 96 - STANDARD e COMPONIBILE
DESCRIZIONE PRODOTTO Portalamelle orientabili per stecche in legno da 96 x 13.5 mm.
MATERIALE Profilo e portalamelle in acciaio zincato.
TRATTAMENTI Verniciatura a polvere: poliestere per esterni eseguita su prodotto finito.
COLORI Colori di serie: ocra - marrone - nero.
Disponibile una vasta gamma di colori.
arrowConsultare la nostra cartella
DIMENSIONI PROFILO 36 x 13 x 1 mm
26 x 11 x 1 mm.
Scarica il PDF PDF

LASISTAS 96 vi assicura:

  • - un montaggio facilitato da dispositivo antirotazione del portalamelle
  • - una migliore tenuta della lamella in legno in ragione della forma particolare del nostro portalamelle
  • - nella versione con profilo da 26 mm minimo ingombro e fissaggio viti centrale (anzichè lateralizzato)
  • - la qualità del prodotto testata da un controllo interno effettuato su ogni pezzo

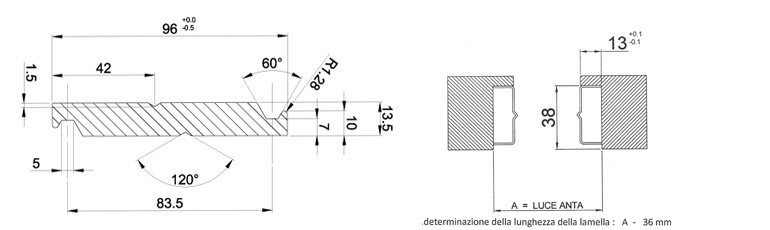

lasistas_96_dis
Applicazione INCASSO - Profilo 36 mm
Applicazione semi incasso
applicazione_incasso_36mm
Applicazione incasso totale
applicazione_incasso_36mm
Applicazione incasso parziale
applicazione_incasso_36mm
Applicazione INCASSO - Profilo 26 mm
Applicazione semi incasso
applicazione_incasso_26mm
Applicazione incasso totale
applicazione_incasso_26mm
Applicazione incasso parziale
applicazione_incasso_26mm
Dimensioni LASISTAS 96 - STANDARD

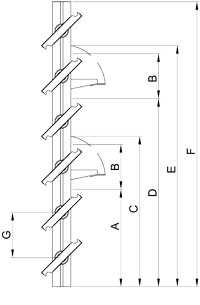

lasistas96s
  • A - Altezza spacco
  • B - Dimensione spacco
  • C - Altezza maniglia
  • D - Altezza secondo spacco
  • E - Altezza seconda maniglia
  • F - Altezza montante
  • G - Interasse (= 89 mm)
LAMELLE comandi PROFILO 36 mm
A B C D E F
3 1 102 103 205 - - 292
4 1 191 103 294 - - 381
5 1 191 103 294 - - 470
6 1 280 103 383 - - 559
7 1 280 103 383 - - 648
8 1 369 103 472 - - 737
9 1 369 103 472 - - 826
10 1 458 103 561 - - 915
11 1 458 103 561 - - 1004
12 2 280 103 383 814 917 1093
13 2 280 103 383 903 1006 1182
14 2 280 103 383 903 1006 1271
15 2 369 103 472 992 1095 1360
16 2 369 103 472 1081 1184 1449
17 2 369 103 472 1170 1273 1538
18 2 369 103 472 1170 1273 1627
19 2 458 103 561 1259 1362 1716
20 2 458 103 561 1348 1451 1805
21 2 458 103 561 1437 1540 1894
22 2 458 103 561 1437 1540 1983
lasistas96s
  • A - Altezza spacco
  • B - Dimensione spacco
  • C - Altezza maniglia
  • D - Altezza secondo spacco
  • E - Altezza seconda maniglia
  • F - Altezza montante
  • G - Interasse (= 89 mm)
LAMELLEcomandi PROFILO 26 mm
A B C D E F
3 1 110 87 197 - - 292
4 1 110 87 197 - - 381
5 1 110 87 197 - - 470
6 1 110 87 197 - - 559
7 1 288 87 375 - - 648
8 1 288 87 375 - - 737
9 1 288 87 375 - - 826
10 1 466 87 553 - - 915
11 1 466 87 553 - - 1004
12 2 110 87 197 644 731 1093
13 2 288 87 375 733 820 1182
14 2 110 87 197 822 909 1271
15 2 288 87 375 1000 1087 1360
16 2 288 87 375 1000 1087 1449
17 2 288 87 375 1089 1176 1538
18 2 288 87 375 1089 1176 1627
19 2 466 87 553 1178 1265 1716
20 2 466 87 553 1356 1443 1805
21 2 466 87 553 1445 1532 1894
22 2 466 87 553 1445 1532 1983
Versione COMPONIBILE BREVETTATA
lasistas96_brevetto
Significativa è la versione componibile (brevettata) che grazie allo speciale innesto permette di ottenere tutte le lunghezze desiderate semplicemente sovrapponendo i vari montanti.
Dimensioni LASISTAS 96 - COMPONIBILE

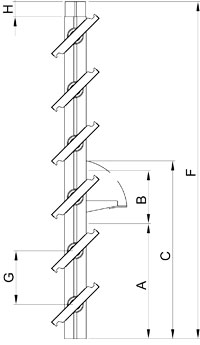

lasistas96c
  • A - Altezza spacco
  • B - Dimensione spacco
  • C - Altezza maniglia
  • F - Altezza montante
  • G - Interasse (= 89 mm)
  • H - Sovrapposizione per innesto (= 25 mm)
LAMELLE comandi PROFILO 36 mm
A B C F
3 1 102 103 205 292
4 1 191 103 294 381
5 1 191 103 294 470
6 1 280 103 383 559
7 1 280 103 383 648
8 1 369 103 472 737
9 1 369 103 472 826
10 1 458 103 561 915
11 1 458 103 561
lasistas96c
  • A - Altezza spacco
  • B - Dimensione spacco
  • C - Altezza maniglia
  • F - Altezza montante
  • G - Interasse (= 89 mm)
  • H - Sovrapposizione per innesto (= 25 mm)
LAMELLE comandi PROFILO 26 mm
A B C F
3 1 110 87 197 292
4 1 110 87 197 381
5 1 110 87 197 470
6 1 110 87 197 559
7 1 288 87 375 648
8 1 288 87 375 737
9 1 288 87 375 826
10 1 466 87 553 915
11 1 466 87 553 1004
