DETTAGLI TECNICI
LASISTAS 70MI/LAM - STANDARD
DESCRIZIONE PRODOTTO Portalamelle orientabili per stecche in legno da 70 x 11 mm.
Testate con lamatura mm 13 x13.
Questa lavorazione permette alla lamella di fare battuta con il telaio.
Profilo ad incasso.
70milam
MATERIALE Profilo in acciaio zincato, portalamelle in PBT.
Profilo in alluminio, portalamelle in PBT.
TRATTAMENTI Verniciatura a polvere: poliestere per esterni
COLORI Colori di serie: ocra - marrone - nero.
Disponibile una vasta gamma di colori.
arrowConsultare la nostra cartella
DIMENSIONI PROFILO 26 x 11 x 1 mm.
Scarica il PDF PDF

LASISTAS 70MI/LAM vi assicura:

  • - di riprodurre fedelmente la persiana di tipo tradizionale
  • - di incassare totalmente il profilo nel montante, apportando così robustezza ed eleganza al serramento; l'unico elemento a vista rimane il portalamelle
  • - l'inserimento a scatto della lamella in legno
  • - un montaggio facilitato da dispositivo antirotazione e posizionamento automatico del portalamelle
  • - fissaggio viti: centrale
  • - la qualità del prodotto testata da un controllo interno effettuato su ogni pezzo

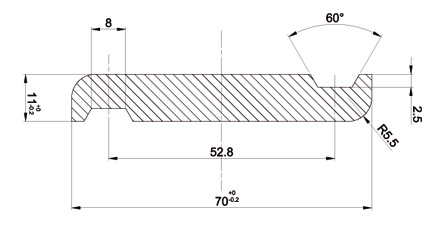

Sezione profilo della lamella
lasistas70MILAM
lasistas70

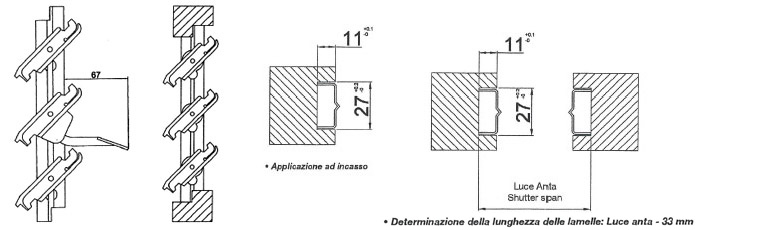

Montaggio della lamella in PBT
lasistas70pbt
Infilare la lamella precedentemente trattata: questa fase deve avvenire con il minimo sforzo, un'interferenza potrebbe portare ad un indurimento del meccanismo di chiusura.

Raggiunta la posizione corretta, il portalamella blocca automaticamente la lamella in posizione.

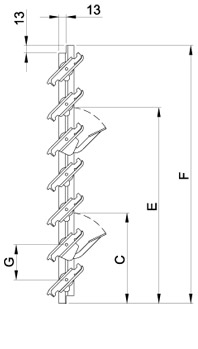

Dimensioni LASISTAS 70MI/LAM - STANDARD
lasistas70MI/LAMs
  • C - Altezza prima maniglia
  • E - Altezza seconda maniglia
  • F - Altezza montante
  • G - Interasse 60 mm
LAMELLE comandi PROFILO 26 mm
C E F
6 1 263 - 380
7 1 263 - 440
8 1 263 - 500
9 1 263 - 560
10 1 263 - 620
11 1 263 - 680
12 1 263 - 740
13 1 443 - 800
14 1 443 - 860
15 1 443 - 920
16 1 443 - 980
17 1 263 683 1040
18 1 263 683 1100
19 1 263 683 1160
20 1 263 743 1220
21 1 263 803 1280
22 1 263 863 1340
23 2 263 923 1400
24 2 263 983 1460
25 2 263 1043 1520
26 2 263 1043 1580
27 2 263 1163 1640
28 2 263 1163 1700
29 2 443 1283 1760
30 2 443 1283 1820
31 2 443 1343 1880
32 2 443 1403 1940
