DETTAGLI TECNICI
LASISTAS 70MI - STANDARD
DESCRIZIONE PRODOTTO Portalamelle orientabili per stecche in legno da 70 x 11 mm.
Profilo ad incasso.
maniglia
MATERIALE Profilo in acciaio zincato, portalamelle in PBT.
Profilo in alluminio, portalamelle in PBT.
TRATTAMENTI Verniciatura a polvere: poliestere per esterni
COLORI Colori di serie: ocra - marrone- nero.
Disponibile una vasta gamma di colori.
arrowConsultare la nostra cartella
DIMENSIONI PROFILO 26 x 11 x 1 mm
Scarica il PDF PDF

LASISTAS 70MI vi assicura:

  • - di riprodurre fedelmente la persiana di tipo tradizionale
  • - di incassare totalmente il profilo nel montante, apportando così robustezza ed eleganza al serramento; l'unico elemento a vista rimane il portalamelle
  • - un montaggio facilitato da dispositivo antirotazione e posizionamento automatico del portalamelle
  • - inserimento a scatto della lamella
  • - fissaggio viti: centrale
  • - la qualità del prodotto testata da un controllo interno effettuato su ogni pezzo

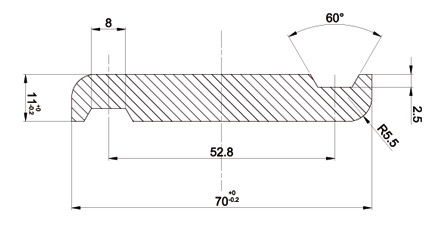

Sezione profilo della lamella
sezione70MI

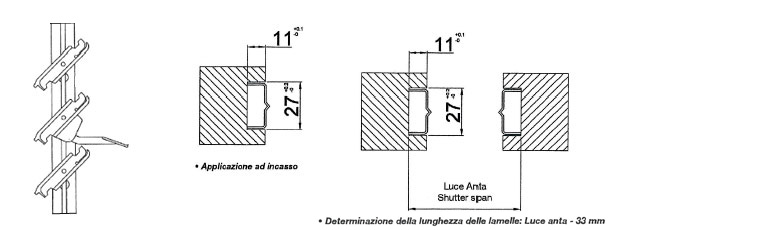

lasistas70mi_dis
Montaggio della lamella in PBT
lasistas70pbt
Infilare la lamella precedentemente trattata: questa fase deve avvenire con il minimo sforzo, un'interferenza potrebbe portare ad un indurimento del meccanismo di chiusura.

Raggiunta la posizione corretta, il portalamella blocca automaticamente la lamella in posizione.

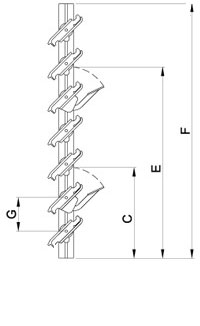

Dimensioni LASISTAS 70MI - STANDARD
lasistas70MIs
  • C - Altezza prima maniglia
  • E - Altezza seconda maniglia
  • F - Altezza montante
  • G - Interasse 60 mm
LAMELLE comandi PROFILO 26 mm
C E F
6 1 274   380
7 1 274   440
8 1 274   500
9 1 274   560
10 1 274   620
11 1 274   680
12 1 274   740
13 1 454   800
14 1 454   860
15 1 454   920
16 1 454   980
17 2 271 694 1040
18 2 274 694 1100
19 2 274 694 1160
20 2 274 754 1220
21 2 274 814 1280
22 2 274 814 1340
23 2 274 934 1400
24 2 274 994 1460
25 2 274 1054 1520
26 2 274 1054 1580
27 2 274 1174 1640
28 2 274 1174 1700
29 2 454 1294 1760
30 2 454 1294 1820
31 2 454 1354 1880
32 2 454 1414 1940
