DETTAGLI TECNICI
LASISTAS 70CML - STANDARD
DESCRIZIONE PRODOTTO Portalamelle orientabili per stecche in legno da 70 x 11 mm.
Testate maggiorate di 30 mm per estremità con portalamella compensatrice.

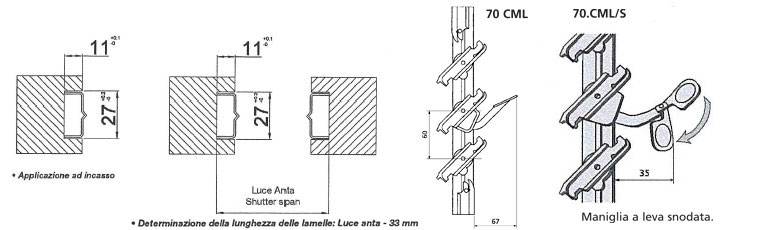

Profilo ad incasso
Maniglia a leva.
MATERIALE Profilo in alluminio portalamelle in PBT
TRATTAMENTI Verniciatura a polvere: poliestere per esterni.
COLORI Colore di serie: nero
DIMENSIONI PROFILO 26 x 11 x 1 mm.
Scarica il PDF PDF

LASISTAS 70CML vi assicura:

  • - di riprodurre fedelmente la persiana di tipo tradizionale
  • - di incassare totalmente il profilo nel montante, apportando così robustezza ed eleganza al serramento; l'unico elemento a vista rimane il portalamelle
  • - un montaggio facilitato da dispositivo antirotazione e posizionamento automatico del portalamelle
  • - inserimento a scatto della lamella in legno
  • - fissaggio viti: centrale
  • - la qualità del prodotto testata da un controllo interno effettuato su ogni pezzo

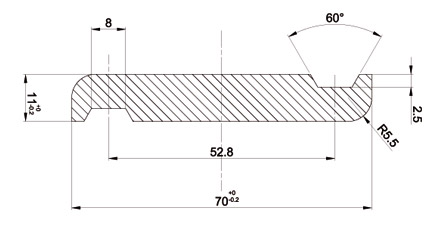

Sezione profilo della lamella
lasistas70CML
lasistas70CML
Montaggio della lamella in PBT
lasistas70pbt
Infilare la lamella precedentemente trattata: questa fase deve avvenire con il minimo sforzo, un'interferenza potrebbe portare ad un indurimento del meccanismo di chiusura.

Raggiunta la posizione corretta, il portalamella blocca automaticamente la lamella in posizione.

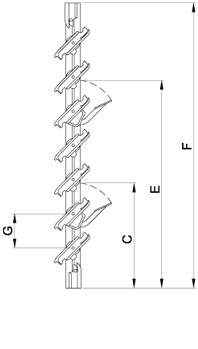

Dimensioni LASISTAS 70CML - STANDARD
lasistas70CMLs
  • C - Altezza maniglia
  • E - Altezza seconda maniglia
  • F - Altezza montante
  • G - Interasse (= 60 mm)
LAMELLE comandi PROFILO 26
C E F
6 1 304 - 440
7 1 304 - 500
8 1 304 - 560
9 1 304 - 620
10 1 304 - 680
11 1 304 - 740
12 1 304 - 800
13 1 484 - 860
14 1 484 - 920
15 1 484 - 980
16 1 484 - 1040
17 2 304 724 1100
18 2 304 724 1160
19 2 304 724 1220
20 2 304 784 1280
21 2 304 844 1340
22 2 304 844 1400
23 2 304 964 1460
24 2 304 1024 1520
25 2 304 1084 1580
26 2 304 1084 1640
27 2 304 1204 1700
28 2 304 1204 1760
29 2 484 1324 1820
30 2 484 1324 1880
31 2 484 1384 1940
32 2 484 1444 2000
