DETTAGLI TECNICI
LASISTAS 70 - STANDARD e COMPONIBILE
DESCRIZIONE PRODOTTO Portalamelle orientabili per stecche in legno da 70 x 11 mm.
MATERIALE Le seguenti combinazioni sono presenti nelle versioni standard e componibile:
- profilo e portalamelle in acciaio zincato
- profilo acciaio zincato con portalamelle in PBT
- profilo alluminio con portalamelle alluminio
- profilo alluminio con portalamelle in PBT
TRATTAMENTI Verniciatura a polvere: poliestere per esterni eseguita su prodotto finito.
COLORI Colori di serie: ocra - marrone - nero.
Disponibile una vasta gamma di colori.
arrowConsultare la nostra cartella
DIMENSIONI PROFILO 36 x 13 x 1 mm
26 x 11 x 1 mm
Scarica il PDF PDF

LASISTAS 70 vi assicura:

  • - di riprodurre fedelmente la persiana di tipo tradizionale
  • - un montaggio facilitato da dispositivo antirotazione e posizionamento automatico del portalamelle
  • - fissaggio viti: centrale
  • - la qualità del prodotto testata da un controllo interno effettuato su ogni pezzo

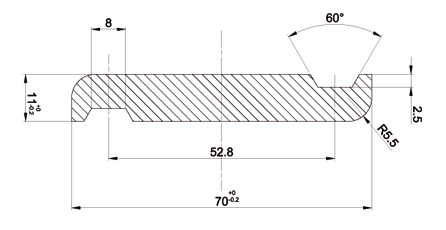

Sezione profilo della lamella
lasistas70

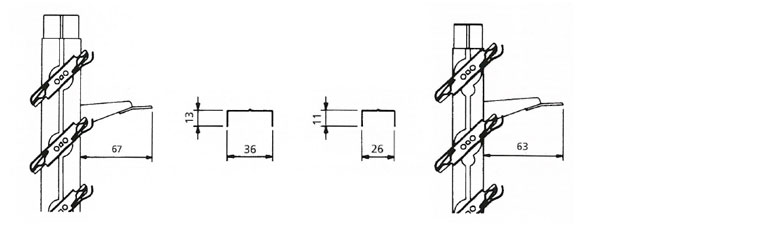

Versione con portalamelle in acciaio o in alluminio
dis70

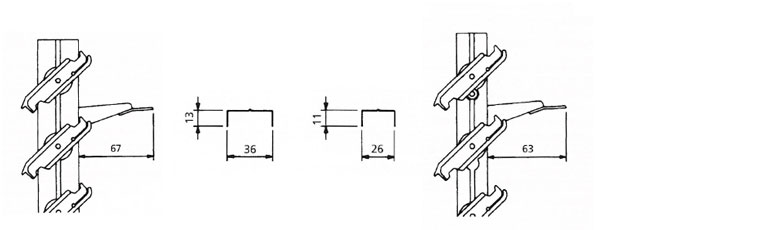

Versione con portalamelle in PBT
dis70
Applicazione INCASSO - Profilo 36 mm
Applicazione semi incasso
applicazione_incasso_36mm
Applicazione incasso totale
applicazione_incasso_36mm
Applicazione incasso parziale
applicazione_incasso_36mm
Applicazione INCASSO - Profilo 26 mm
Applicazione semi incasso
applicazione_incasso_26mm
Applicazione incasso totale
applicazione_incasso_26mm
Applicazione incasso parziale
applicazione_incasso_26mm
Montaggio della lamella in PBT
lasistas70pbt
Infilare la lamella precedentemente trattata: questa fase deve avvenire con il minimo sforzo, un'interferenza potrebbe portare ad un indurimento del meccanismo di chiusura.

Raggiunta la posizione corretta, il portalamella blocca automaticamente la lamella in posizione.

Nella versione con portalamelle in acciaio o in alluminio, dopo avere infilato le lamelle procedere alla chiusura del portalamella spostando la linguetta di metallo verso la lamella, facendola aderire ad essa.

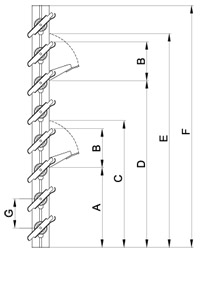

Dimensioni LASISTAS 70 - STANDARD
lasistas70s
  • A - Altezza primo spacco
  • B - Dimensione spacco
  • C - Altezza prima maniglia
  • D - Altezza secondo spacco
  • E - Altezza seconda maniglia
  • F - Altezza montante
  • G - Interasse (= 60 mm)
LAMELLE comandi PROFILO 36 mm
A B C D E F
6 1 166 97 263 - - 380
7 1 166 97 263 - - 440
8 1 166 97 263 - - 500
9 1 166 97 263 - - 560
10 1 166 97 263 - - 620
11 1 166 97 263 - - 680
12 1 169 97 263 - - 740
13 1 346 97 443 - - 800
14 1 346 97 443 - - 860
15 2 346 97 443 - - 920
16 2 346 97 443 - - 980
17 2 166 97 263 586 683 1040
18 2 166 97 263 586 683 1100
19 2 166 97 263 586 683 1160
20 2 166 97 263 646 743 1220
21 2 166 97 263 706 803 1280
22 2 166 97 263 766 863 1340
23 2 166 97 263 826 923 1400
24 2 166 97 263 886 983 1460
25 2 166 97 263 946 1043 1520
26 2 166 97 263 946 1043 1580
27 2 166 97 263 1066 1163 1640
28 2 166 97 263 1066 1163 1700
29 2 346 97 443 1186 1283 1760
30 2 346 97 443 1186 1283 1820
31 2 346 97 443 1246 1343 1880
32 2 346 97 443 1306 1403 1940
lasistas70s
  • A - Altezza primo spacco
  • B - Dimensione spacco
  • C - Altezza prima maniglia
  • D - Altezza secondo spacco
  • E - Altezza seconda maniglia
  • F - Altezza montante
  • G - Interasse (= 60 mm)
LAMELLE comandi PROFILO 26 mm
A B C D E F
6 1 169 87 263 - - 380
7 1 169 87 263 - - 440
8 1 169 87 263 - - 500
9 1 169 87 263 - - 560
10 1 169 87 263 - - 620
11 1 169 87 263 - - 680
12 1 169 87 263 - - 740
13 1 349 87 443 - - 800
14 1 349 87 443 - - 860
15 2 349 87 443 - - 920
16 2 349 87 443 - - 980
17 2 169 87 263 589 683 1040
18 2 169 87 263 589 683 1100
19 2 169 87 263 589 683 1160
20 2 169 87 263 649 743 1220
21 2 169 87 263 709 803 1280
22 2 169 87 263 769 863 1340
23 2 169 87 263 829 923 1400
24 2 169 87 263 889 983 1460
25 2 169 87 263 949 1043 1520
26 2 169 87 263 949 1043 1580
27 2 169 87 263 1069 1163 1640
28 2 169 87 263 1069 1163 1700
29 2 349 87 443 1189 1283 1760
30 2 349 87 443 1189 1283 1820
31 2 349 87 443 1249 1343 1880
32 2 349 87 443 1309 1403 1940
Versione COMPONIBILE BREVETTATA
lasistas70_brevetto
Significativa è la versione componibile (brevettata). Grazie allo speciale innesto permette di ottenere tutte le lunghezze desiderate semplicemente sovrapponendo i vari montanti.

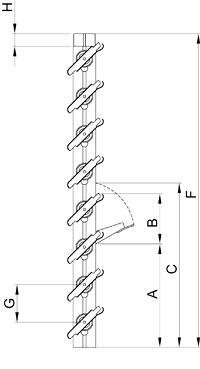

Dimensioni LASISTAS 70 - COMPONIBILE
lasistas70c
  • A - Altezza spacco
  • B - Dimensione spacco
  • C - Altezza maniglia
  • F - Altezza montante
  • G - Interasse 60 mm
  • H - Innesto per sovrapposizione 20 mm
LAMELLE comandi PROFILO 36 mm
A B C F
6 1 166 97 263 380
7 1 166 97 263 440
8 1 166 97 263 500
9 1 166 97 263 560
10 1 166 97 263 620
11 1 166 97 263 680
12 1 166 97 263 740
13 1 346 97 443 800
14 1 346 97 443 860
15 1 346 97 443 920
16 1 346 97 443 980
lasistas70c
  • A - Altezza spacco
  • B - Dimensione spacco
  • C - Altezza maniglia
  • F - Altezza montante
  • G - Interasse 60 mm
  • H - Innesto per sovrapposizione 20 mm
LAMELLE comandi PROFILO 26 mm
A B C F
6 1 169 87 263 380
7 1 169 87 263 440
8 1 169 87 263 500
9 1 169 87 263 560
10 1 169 87 263 620
11 1 169 87 263 680
12 1 169 87 263 740
13 1 349 87 443 800
14 1 349 87 443 860
15 1 349 87 443 920
16 1 349 87 443 980
