DETTAGLI TECNICI
LASISTAS 54MI/TM - STANDARD
DESCRIZIONE PRODOTTO Portalamelle orientabili per stecche in legno da 54 x 11 mm.
Testate maggiorate di 26 mm per estremità.
Profilo ad incasso.
54mitm
MATERIALE - profilo acciaio zincato con portalamelle in PBT
- profilo alluminio con portalamelle in PBT
TRATTAMENTI Verniciatura a polvere: poliestere per esterni.
COLORI Colori di serie: ocra - marrone - nero.
Disponibile una vasta gamma di colori.
arrowConsultare la nostra cartella
DIMENSIONI PROFILO 26 x 11 x 1 mm.
Scarica il PDF PDF

LASISTAS 54MI/TM vi assicura:

  • - di riprodurre fedelmente la persiana di tipo tradizionale
  • - di incassare totalmente il profilo nel montante, apportando così robustezza ed eleganza al serramento; l'unico elemento a vista rimane il portalamelle
  • - l'inserimento a scatto della lamella in legno
  • - un montaggio facilitato da dispositivo antirotazione e posizionamento automatico del portalamelle
  • - la qualità del prodotto testata da un controllo interno effettuato su ogni pezzo

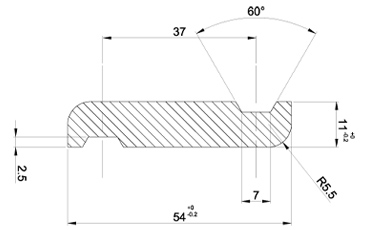

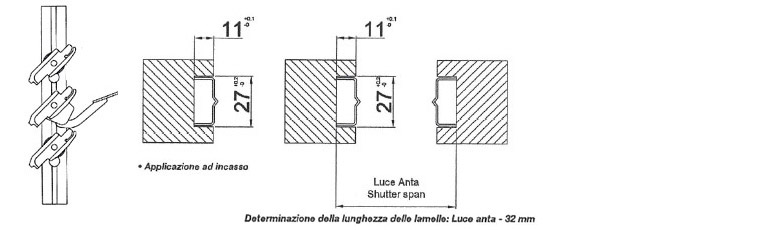

Sezione profilo della lamella
lasistas54MITM
lasistas54MITM
Montaggio LAMELLA in PBT
lasistas70pbt
Infilare la lamella precedentemente trattata: questa fase deve avvenire con il minimo sforzo, un'interferenza potrebbe portare ad un indurimento del meccanismo di chiusura.

Raggiunta la posizione corretta, il portalamella blocca automaticamente la lamella in posizione.

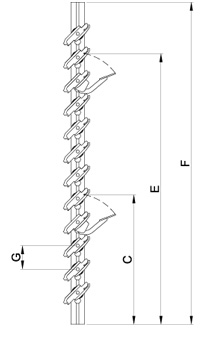

Dimensioni LASISTAS 54MI/TM - STANDARD
lasistas54MI/TMs
  • C - Altezza prima maniglia
  • E - Altezza seconda maniglia
  • F - Altezza montante
  • G - Interasse (44,5 mm)
LAMELLE comandi PROFILO 26 mm
C E F
6 1 250 - 343
7 1 250 - 388
8 1 250 - 432
9 1 250 - 477
10 1 250 - 521
11 1 250 - 566
12 1 250 - 610
13 1 250 - 655
14 1 428 - 699
15 1 428 - 744
16 1 428 - 788
17 1 428 - 833
18 1 428 - 877
19 1 428 - 922
20 1 428 - 966
21 1 428 - 1011
22 1 428 - 1055
23 2 250 784 1100
24 2 250 784 1144
25 2 250 829 1189
26 2 250 829 1233
27 2 250 1007 1278
28 2 428 1051 1322
29 2 428 1096 1367
30 2 428 1096 1411
31 2 428 1096 1456
32 2 428 1096 1500
