DETTAGLI TECNICI
LASISTAS 54CMR - STANDARD
DESCRIZIONE PRODOTTO Portalamelle orientabili per stecche in legno da 54 x 11 mm.
Testate maggiorate di 26 mm per estremità con portalamella compensatrice
Profilo ad incasso
Manovella a rotazione
MATERIALE Profilo in alluminio, portalamelle in PBT
TRATTAMENTI Verniciatura a polvere poliestere per esterni.
COLORI Colore di serie: nero.
DIMENSIONI PROFILO 26 x 9 mm.
Scarica il PDF PDF

LASISTAS 54CMR vi assicura:

  • - di riprodurre fedelmente la persiana di tipo tradizionale
  • - di incassare totalmente il profilo nel montante, apportando così robustezza ed eleganza al serramento; l'unico elemento a vista rimane il portalamelle
  • - l'inserimento a scatto della lamella in legno
  • - un montaggio facilitato da dispositivo antirotazione e posizionamento automatico del portalamelle
  • - fissaggio viti centrale
  • - la qualità del prodotto testata da un controllo interno effettuato su ogni pezzo

lasistas54CMR
Sezione profilo della lamella
lasistas54CMR
Istruzioni di montaggio del meccanismo per la rotazione delle lamelle
lasistas70CMR

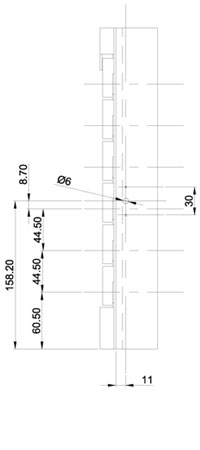

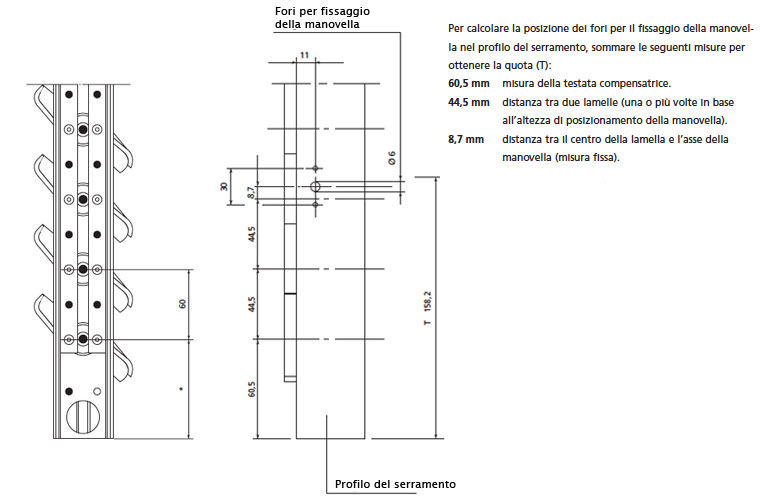

Calcolo della posizione per il foro della manovella a rotazione nel profilo del serramento
lasistas54CMR
Montaggio della lamella in PBT
lasistas70pbt
Infilare la lamella precedentemente trattata: questa fase deve avvenire con il minimo sforzo, un'interferenza potrebbe portare ad un indurimento del meccanismo di chiusura.

Raggiunta la posizione corretta, il portalamella blocca automaticamente la lamella in posizione.
Dimensioni LASISTAS 54CMR - STANDARD
54cmr

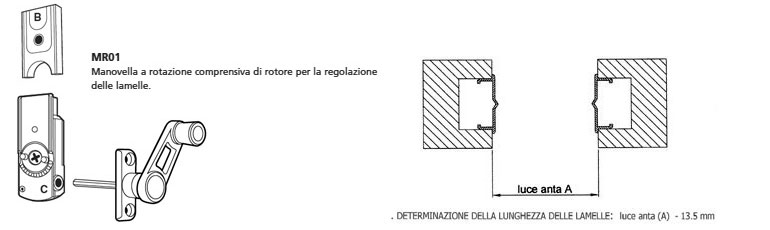

LAMELLE comandi PROFILO 26 mm
Altezza
6 1 343
7 1 388
8 1 432
9 1 477
10 1 521
11 1 566
12 1 610
13 1 655
14 1 699
15 1 744
16 1 788
17 1 833
18 1 877
19 1 922
20 1 966
21 1 1011
22 1 1055
23 2 1100
24 2 1144
25 2 1189
26 2 1233
27 2 1278
28 2 1322
29 2 1367
30 2 1411
31 2 1456
32 2 1500
