DETTAGLI TECNICI
LASISTAS 54 - COMPONIBILE
DESCRIZIONE PRODOTTO Portalamelle orientabili per stecche in legno da 54 x 11 mm.
MATERIALE - profilo acciaio zincato con portalamelle in PBT
- profilo alluminio con portalamelle in PBT
TRATTAMENTI Verniciatura a polvere: poliestere per esterni.
COLORI Colori di serie: ocra - marrone - nero.
Disponibile una vasta gamma di colori.
arrowConsultare la nostra cartella
DIMENSIONI PROFILO 36 x 13 x 1 mm
26 x 11 x 1 mm.
Scarica il PDF PDF

LASISTAS 54 vi assicura:

  • - di riprodurre fedelmente la persiana di tipo tradizionale
  • - l'inserimento a scatto della lamella in legno
  • - un montaggio facilitato da dispositivo antirotazione e posizionamento automatico del portalamelle
  • - la riduzione delle giacenze di magazzino grazie alla versione componibile "brevettata"
  • - nella versione con profilo 26 mm minimo ingombro e fissaggio viti centrale (anzichè lateralizzato)
  • - la qualità del prodotto testata da un controllo interno effettuato su ogni pezzo

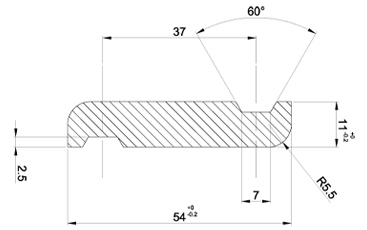

Sezione profilo della lamella
lasistas54
lasistas54

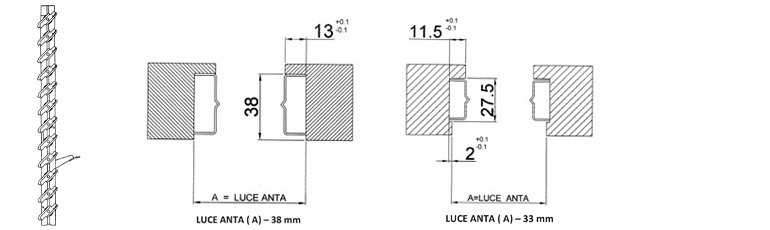

Applicazione INCASSO - Profilo 36 mm
Applicazione semi incasso
applicazione_incasso_36mm
Applicazione incasso totale
applicazione_incasso_36mm
Applicazione incasso parziale
applicazione_incasso_36mm
Applicazione INCASSO - Profilo 26 mm
Applicazione semi incasso
applicazione_incasso_26mm
Applicazione incasso totale
applicazione_incasso_26mm
Applicazione incasso parziale
applicazione_incasso_26mm
Montaggio LAMELLA in PBT
lasistas70pbt
Infilare la lamella precedentemente trattata: questa fase deve avvenire con il minimo sforzo, un'interferenza potrebbe portare ad un indurimento del meccanismo di chiusura.

Raggiunta la posizione corretta, il portalamella blocca automaticamente la lamella in posizione.
Versione COMPONIBILE BREVETTATA
lasistas70_brevetto
Significativa è la versione componibile (brevettata). Grazie allo speciale innesto permette di ottenere tutte le lunghezze desiderate semplicemente sovrapponendo i vari montanti.

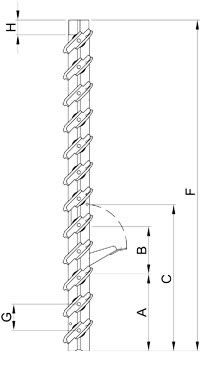

Dimensioni LASISTAS 54 - COMPONIBILE
lasistas54c

  • A - Altezza spacco
  • B - Dimensione spacco
  • C - Altezza maniglia
  • F - Altezza montante
  • G - Interasse (= 44.5 mm)
  • H - Sovrapposizione per innesto (= 24 mm)

LAMELLE comandi PROFILO 36 mm
A B C F
6 1 129 95 224 292
7 1 129 95 224 336
8 1 129 95 224 381
9 1 129 95 224 425
10 1 129 95 224 470
11 1 129 95 224 514
12 1 129 95 224 559
13 1 129 95 224 603
14 1 307 95 402 648
15 1 307 95 402 692
16 1 307 95 402 737
17 1 397 95 492 781
18 1 397 95 492 826
19 1 397 95 492 870
20 1 397 95 492 915
21 1 397 95 492 959
22 1 397 95 492 1004
lasistas54c

  • A - Altezza spacco
  • B - Dimensione spacco
  • C - Altezza maniglia
  • F - Altezza montante
  • G - Interasse (= 44.5 mm)
  • H - Sovrapposizione per innesto (= 24 mm)

LAMELLE comandi PROFILO 26 mm
A B C F
6 1 133 87 218 292
7 1 133 87 218 336
8 1 133 87 218 381
9 1 133 87 218 425
10 1 133 87 218 470
11 1 133 87 218 514
12 1 133 87 218 559
13 1 133 87 218 603
14 1 311 87 396 648
15 1 311 87 396 692
16 1 311 87 396 737
17 1 311 87 396 781
18 1 311 87 396 826
19 1 311 87 396 870
20 1 311 87 396 915
21 1 311 87 396 959
22 1 311 87 396 1004
