DETTAGLI TECNICI
LASISTAS 54MI/LAM - STANDARD
DESCRIZIONE PRODOTTO Portalamelle orientabili per stecche in legno da 54 x 11 mm.
Testate con lamatura 13x13mm.
Questa lavorazione permette alla lamella di far battuta con il telaio.

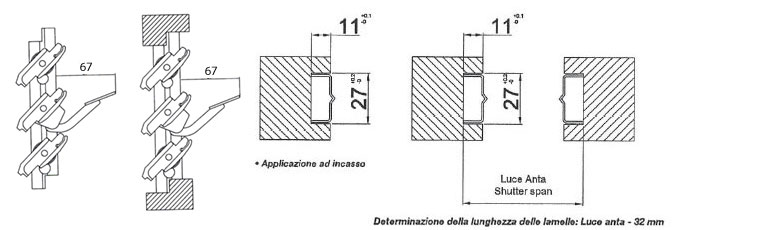

Profilo ad incasso.
54milam
MATERIALE - profilo acciaio zincato con portalamelle in PBT
- profilo alluminio con portalamelle in PBT
TRATTAMENTI Verniciatura a polvere: poliestere per esterni.
COLORI Colori di serie: ocra - marrone - nero.
Disponibile una vasta gamma di colori.
arrowConsultare la nostra cartella
DIMENSIONI PROFILO 26 x 11 x 1 mm.
Scarica il PDF PDF

LASISTAS 54MI/LAM vi assicura:

  • - di riprodurre fedelmente la persiana di tipo tradizionale
  • - di incassare totalmente il profilo nel montante, apportando così robustezza ed eleganza al serramento; l'unico elemento a vista rimane il portalamelle
  • - l'inserimento a scatto della lamella in legno
  • - un montaggio facilitato da dispositivo antirotazione e posizionamento automatico del portalamelle
  • - fissaggio viti: centrale
  • - la qualità del prodotto testata da un controllo interno effettuato su ogni pezzo

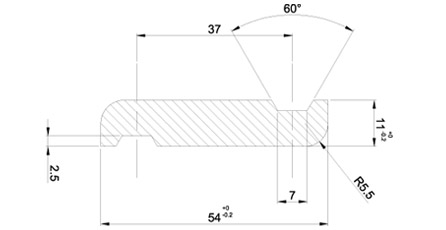

Sezione profilo della lamella
lasistas54MILAM
lasistas54MITM
Montaggio della lamella in PBT
lasistas70pbt
Infilare la lamella precedentemente trattata: questa fase deve avvenire con il minimo sforzo, un'interferenza potrebbe portare ad un indurimento del meccanismo di chiusura.

Raggiunta la posizione corretta, il portalamella blocca automaticamente la lamella in posizione.

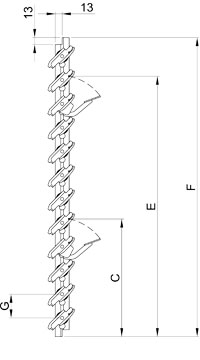

Dimensioni LASISTAS 54MI/LAM - STANDARD
lasistas54MI/LAMs
  • C - Altezza prima maniglia
  • E - Altezza seconda maniglia
  • F - Altezza montante
  • G - Interasse (44,5 mm)
LAMELLE comandi PROFILO 26 mm
C E F
6 1 227 - 292
7 1 227 - 336
8 1 227 - 381
9 1 227 - 425
10 1 227 - 470
11 1 227 - 514
12 1 227 - 559
13 1 227 - 603
14 1 405 - 648
15 1 405 - 692
16 1 405 - 737
17 1 405 - 781
18 1 405 - 826
19 1 405 - 870
20 1 405 - 915
21 1 405 - 959
22 1 405 - 1004
23 2 227 716 1049
24 2 227 716 1093
25 2 227 761 1138
26 2 227 805 1182
27 2 227 939 1227
28 2 227 983 1271
29 2 405 1028 1316
30 2 405 1028 1361
31 2 405 1072 1405
32 2 405 1072 1449
