DETTAGLI TECNICI
LASISTAS 54MI - COMPONIBILE
DESCRIZIONE PRODOTTO Portalamelle orientabili per stecche in legno da 54 x 11 mm.
Profilo ad incasso.
54mi
MATERIALE - profilo acciaio zincato con portalamelle in PBT
- profilo alluminio con portalamelle in PBT
TRATTAMENTI Verniciaura a polvere: poliestere per esterni.
COLORI Colori di serie: ocra- marrone- nero.
Disponibile una vasta gamma di colori.
arrowConsultare la nostra cartella
DIMENSIONI PROFILO 26 x 11 x 1 mm.
Scarica il PDF PDF

LASISTAS 54MI vi assicura:

  • - di riprodurre fedelmente la persiana di tipo tradizionale
  • - di incassare totalmente il profilo nel montante, apportando così robustezza ed eleganza al serramento; l'unico elemento a vista rimane il portalamelle
  • - l'inserimento a scatto della lamella in legno
  • - un montaggio facilitato da dispositivo antirotazione e posizionamento automatico del portalamelle
  • - la riduzione delle giacenze di magazzino grazie alla versione componibile "brevettata"
  • - fissaggio viti: centrale
  • - la qualità del prodotto testata da un controllo interno effettuato su ogni pezzo

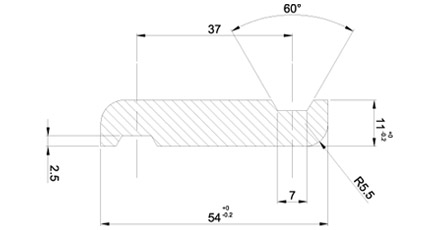

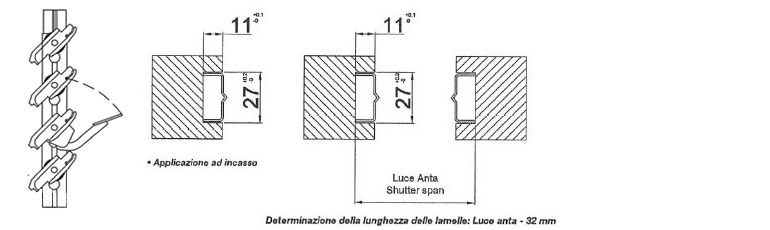

Sezione profilo della lamella
lasistas54MI
lasistas54MI
Montaggio LAMELLA in PBT
lasistas70pbt
Infilare la lamella precedentemente trattata: questa fase deve avvenire con il minimo sforzo, un'interferenza potrebbe portare ad un indurimento del meccanismo di chiusura.

Raggiunta la posizione corretta, il portalamella blocca automaticamente la lamella in posizione.

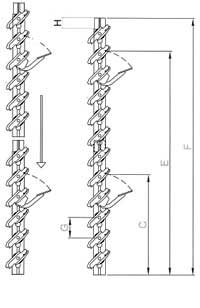

Dimensioni LASISTAS 54MI - COMPONIBILE
lasistas54c
  • C - Altezza prima maniglia
  • E - Altezza seconda maniglia
  • F - Altezza montante
  • G - Interasse
  • H - Sovrapposizione per innesto
    (=24 mm.)
LAMELLE comandi PROFILO 26 mm
C E F
6 1 227 - 292
7 1 227 - 336
8 1 227 - 381
9 1 227 - 425
10 1 227 - 470
11 1 227 - 514
12 1 227 - 559
13 1 227 - 603
14 1 405 - 648
15 1 405 - 692
16 1 405 - 737
17 1 405 - 781
18 1 405 - 826
19 1 405 - 870
20 1 405 - 915
21 1 405 - 959
22 1 405 - 1004
23 (11+12) 2 227 716 1049
24 (11+13) 2 227 716 1093
25 (12+13) 2 227 761 1138
26 (13+13) 2 227 805 1182
27 (13+14) 2 227 939 1227
28 (13+15) 2 227 983 1271
29 (14+15) 2 405 1028 1316
30 (14+16) 2 405 1028 1361
31 (15+16) 2 405 1072 1405
32 (15+17) 2 405 1072 1449
33 (16+17) 2 405 1117 1494
34 (16+18) 2 405 1117 1539
35 (17+18) 2 405 1161 1583
36 (17+19) 2 405 1161 1627
37 (18+19) 2 405 1206 1672
38 (18+20) 2 405 1206 1717
39 (18+21) 2 405 1206 1761
40 (19+21) 2 405 1250 1805
41 (20+21) 2 405 1295 1850
42 (20+22) 2 405 1295 1895
43 (21+22) 2 405 1339 1939
44 (22+22) 2 405 1384 1984
