LUMILAS 70 è il meccanismo che permette di orientare le lamelle da 70 mm nelle persiane in alluminio.

Realizzato in alluminio estruso, elettrocolore nero, viene proposto con manovella di rotazione.
La forma del profilo e del portalamelle, appositamente studiati, evitano l'ingresso totale della luce.

LUMILAS 70 è dotato di dispositivo per una rapida compensazione.
DETTAGLI TECNICI
LUMILAS 70MR
DESCRIZIONE PRODOTTO Portalamelle orientabili per lamelle a goccia in alluminio da 70 mm.
Testate maggiorate di 35 mm per estremità con portalamella compensatrice.

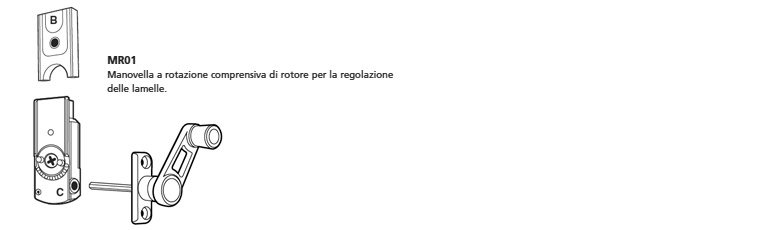

Maniglia a rotazione.
MATERIALE Profilo in alluminio estruso. Portalamelle in nylon.
TRATTAMENTI Ossidazione elettrocolore nero.
DIMENSIONI PROFILO 24.5 mm
32 mm
34,8 mm
Scarica il PDF PDF

LUMILAS 70MR vi assicura:

  • - di riprodurre fedelmente la persiana di tipo tradizionale
  • - l'inserimento a scatto della lamella in alluminio
  • - un montaggio facilitato da dispositivo antirotazione e posizionamento automatico del portalamelle
  • - fissaggio a scatto
  • - la qualità del prodotto testata da un controllo interno effettuato su ogni pezzo
  • - compensazione rapida

alluminio

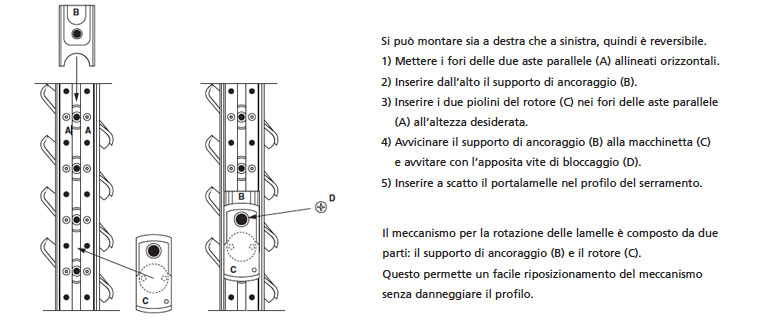

Istruzioni di montaggio del meccanismo per la rotazione delle lamelle
alluminio

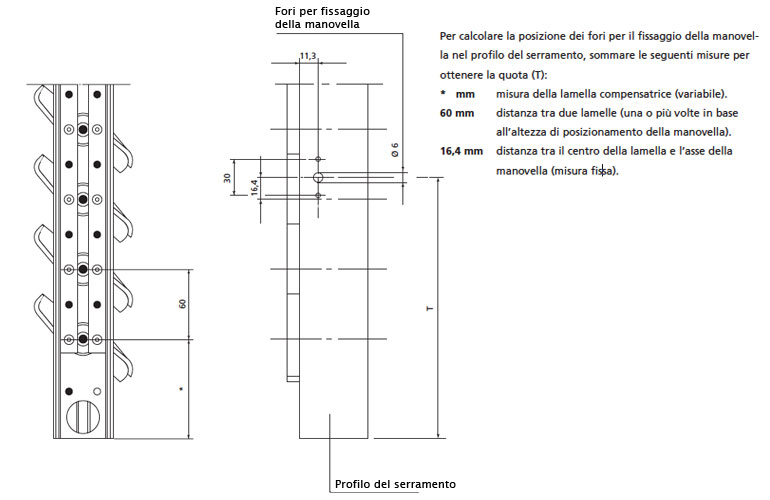

Calcolo della posizione per il foro della manovella a rotazione nel profilo del serramento
alluminio
PROFILI
3232mm
Per camere da 24 e 25 mm Sezione profilo della lamella
Dimensioni LUMILAS 70MR
ARTICOLO ALTEZZA mm n. LAMELLE n. COMANDI
L06.70.MR 450 6 1
L07.70.MR 510 7 1
L08.70.MR 570 8 1
L09.70.MR 630 9 1
L10.70.MR 690 10 1
L11.70.MR 750 11 1
L12.70.MR 810 12 1
L13.70.MR 870 13 1
L14.70.MR 930 14 1
L15.70.MR 990 15 1
L16.70.MR 1050 16 1
L17.70.MR 1110 17 1
L18.70.MR 1170 18 1
L19.70.MR 1230 19 1
L20.70.MR 1290 20 1
L21.70.MR 1350 21 1
L22.70.MR 1410 22 2
L23.70.MR 1470 23 2
L24.70.MR 1530 24 2
L25.70.MR 1590 25 2
L26.70.MR 1650 26 2
L27.70.MR 1710 27 2
L28.70.MR 1770 28 2
L29.70.MR 1830 29 2
L30.70.MR 1890 30 2
L31.70.MR 1950 31 2
L32.70.MR 2010 32 2
