DETTAGLI TECNICI
LASISTAS 70MI/TM - STANDARD
DESCRIZIONE PRODOTTO Portalamelle orientabili per stecche in legno da 70 x 11 mm.
Testate maggiorate di 30 mm per estremità.
Profilo ad incasso.
maniglia_incasso
MATERIALE Profilo in acciaio zincato, portalamelle in PBT.
Profilo in alluminio, portalamelle in PBT.
TRATTAMENTI Verniciatura a polvere: poliestere per esterni.
COLORI Colori di serie: ocra - marrone - nero.
Disponibile una vasta gamma di colori.
arrowConsultare la nostra cartella
DIMENSIONI PROFILO 26 x 11 x 1 mm
Scarica il PDF PDF

LASISTAS 70MI/TM vi assicura:

  • - di riprodurre fedelmente la persiana di tipo tradizionale
  • - di incassare totalmente il profilo nel montante, apportando così robustezza ed eleganza al serramento; l'unico elemento a vista rimane il portalamelle
  • - un montaggio facilitato da dispositivo antirotazione e posizionamento automatico del portalamelle
  • - inserimento a scatto della lamella
  • - fissaggio viti: centrale
  • - la qualità del prodotto testata da un controllo interno effettuato su ogni pezzo

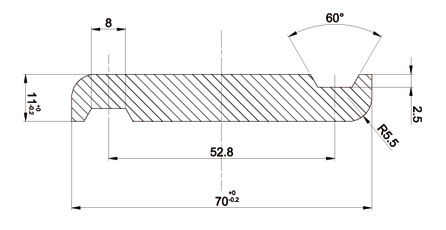

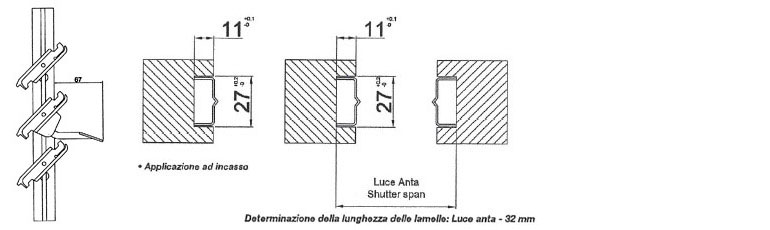

Sezione profilo della lamella - Profilo 26 mm
lasistas70MITM
lasistas70mitm_dis
Montaggio della lamella in PBT
lasistas70pbt
Infilare la lamella precedentemente trattata: questa fase deve avvenire con il minimo sforzo, un'interferenza potrebbe portare ad un indurimento del meccanismo di chiusura.

Raggiunta la posizione corretta, il portalamella blocca automaticamente la lamella in posizione.

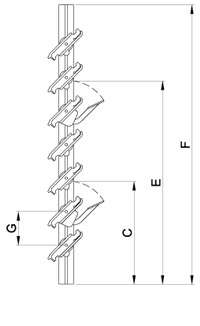

Dimensioni LASISTAS 70MI/TM - STANDARD
lasistas70MIs
  • C - Altezza prima maniglia
  • E - Altezza seconda maniglia
  • F - Altezza montante
  • G - Interasse 60 mm
LAMELLE comandi PROFILO 26 mm
C E F
6 1 304   440
7 1 304   500
8 1 304   560
9 1 304   620
10 1 304   680
11 1 304   740
12 1 484   800
13 1 484   860
14 1 484   920
15 1 484   980
16 1 484   1040
17 2 301 724 1100
18 2 304 724 1160
19 2 304 724 1220
20 2 304 784 1280
21 2 304 844 1340
22 2 304 844 1400
23 2 304 964 1460
24 2 304 1024 1520
25 2 304 1084 1580
26 2 304 1084 1640
27 2 304 1204 1700
28 2 304 1204 1760
29 2 484 1324 1820
30 2 484 1324 1880
31 2 484 1384 1940
32 2 484 1444 2000
