DETTAGLI TECNICI
LASISTAS 70CMR - STANDARD
DESCRIZIONE PRODOTTO Portalamelle orientabili per stecche in legno da 70 x 11 mm.
Testate maggiorate di 30 mm per estremità con portalamella compensatrice.
Profilo ad incasso
Manovella a rotazione.
MATERIALE Profilo in alluminio portalamelle in PBT
TRATTAMENTI Verniciatura a polvere: poliestere per esterni.
COLORI Colore di serie: nero
DIMENSIONI PROFILO 26 x 11 x 1 mm.
Scarica il PDF PDF

LASISTAS 70CMR vi assicura:

  • - di riprodurre fedelmente la persiana di tipo tradizionale
  • - di incassare totalmente il profilo nel montante, apportando così robustezza ed eleganza al serramento; l'unico elemento a vista rimane il portalamelle
  • - un montaggio facilitato da dispositivo antirotazione e posizionamento automatico del portalamelle
  • - inserimento a scatto della lamella in legno
  • - fissaggio viti: centrale
  • - la qualità del prodotto testata da un controllo interno effettuato su ogni pezzo

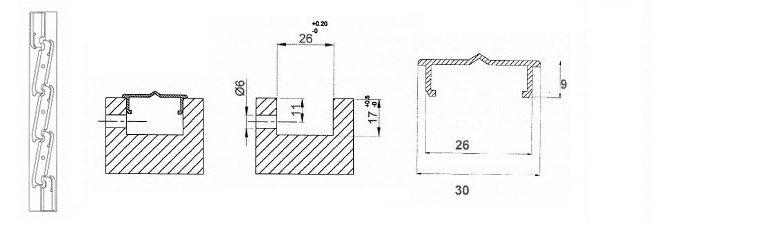

lasistas70CMRlasistas70CMR

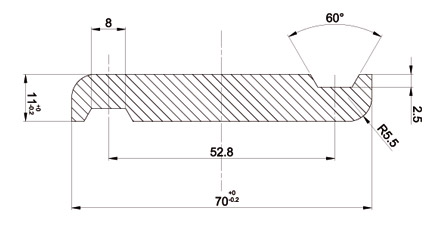

Sezione profilo della lamella
lasistas70CMR

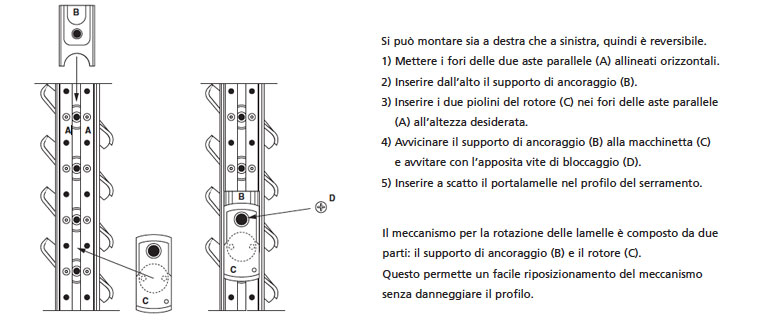

Istruzioni di montaggio del meccanismo per la rotazione delle lamelle
lasistas70CMR

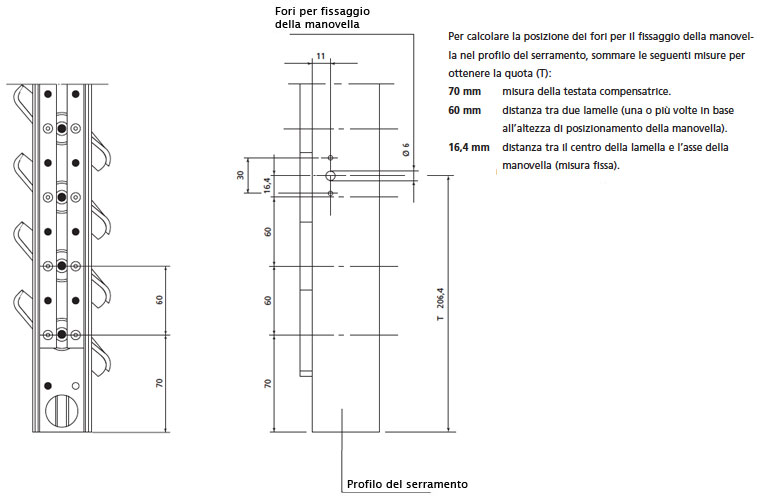

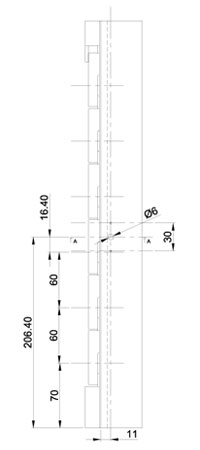

Calcolo della posizione per il foro della manovella a rotazione nel profilo del serramento
lasistas70CMR

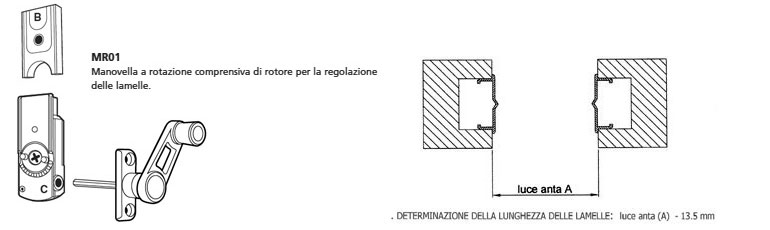

lasistas70pbt
Infilare la lamella precedentemente trattata: questa fase deve avvenire con il minimo sforzo, un'interferenza potrebbe portare ad un indurimento del meccanismo di chiusura.

Raggiunta la posizione corretta, il portalamella blocca automaticamente la lamella in posizione.
Dimensioni LASISTAS 70CMR - STANDARD
70CMR
LAMELLE comandi PROFILO 26
Altezza mm
6 1 440
7 1 500
8 1 560
9 1 620
10 1 680
11 1 740
12 1 800
13 1 860
14 1 920
15 1 980
16 1 1040
17 2 1100
18 2 1160
19 2 1220
20 2 1280
21 2 1340
22 2 1400
23 2 1460
24 2 1520
25 2 1580
26 2 1640
27 2 1700
28 2 1760
29 2 1820
30 2 1880
31 2 1940
32 2 2000
